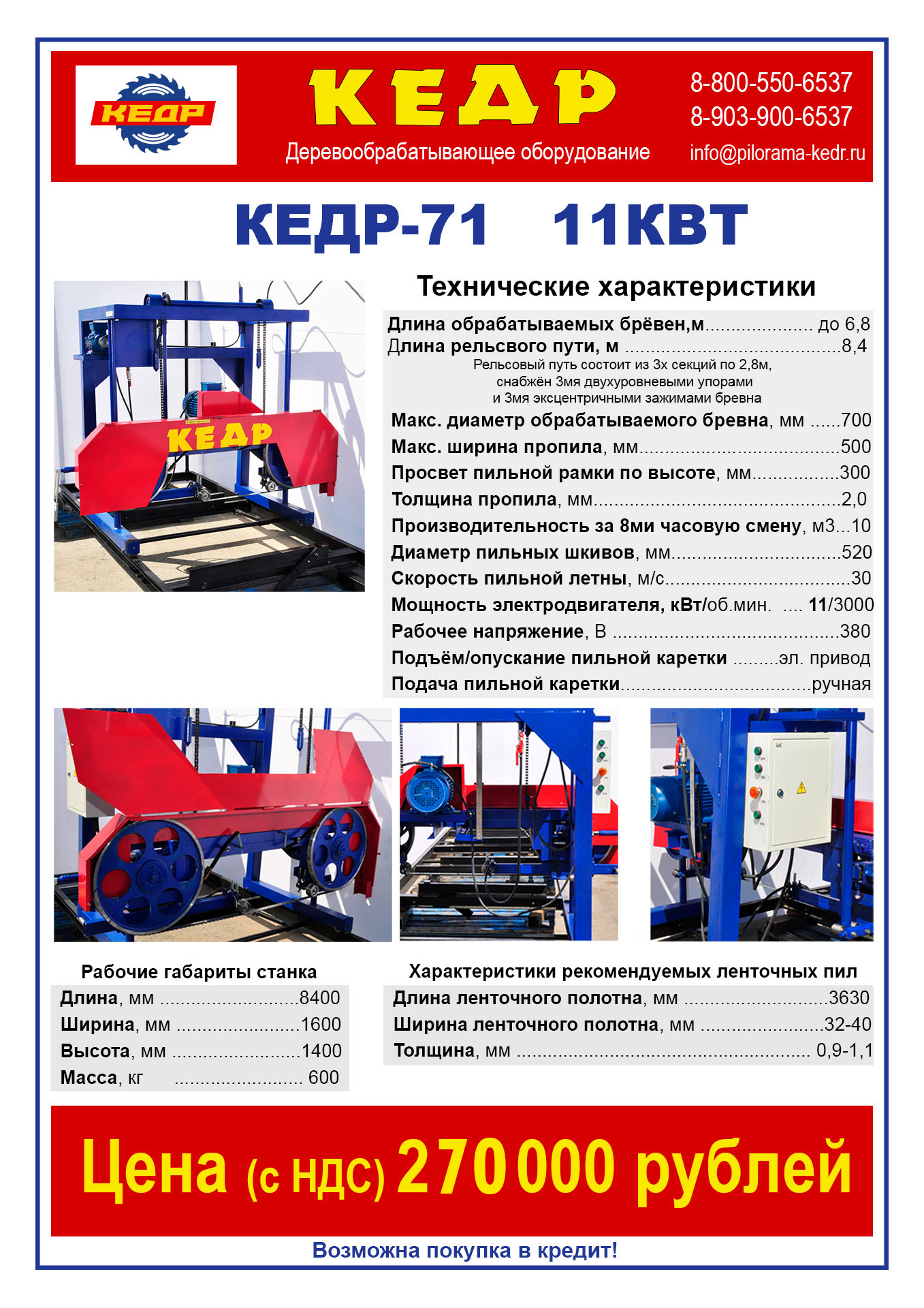

Кедр-71 11кВт электрическая
Технические характеристики ленточной пилорамы Кедр-71
|
Длина обрабатываемых бревен, м |
0.5 - 6.5 +2.55* |
|
Длина рельсового пути, мм |
8400 |
| Рельсовый путь снабжён 3-мя двухуровневыми упорами и 3-мя эксцентриковыми зажимами бревна | |
|
Максимальный диаметр обрабатываемого бревна, см |
70 |
|
Максимальная ширина пропила, см |
50 |
|
Толщина доски (бруса), мм |
1-270 |
|
Толщина последней доски, мм |
15 |
|
Толщина пропила, мм |
1.9-2.4 |
|
Производительность за 8 часовую смену, м3 |
15 |
|
Диаметр пильных шкивов, мм |
520 |
|
Скорость пильной ленты, м/с |
30 |
|
Мощность электродвигателя привода пилы, кВт |
11 |
|
Мощность электродвигателя подъема-опускания пильного механизма, кВт |
0.75 |
|
Напряжение, В |
380 |
|
Подъем / опускание пильной каретки |
эл. привод |
|
Подача пильной каретки |
ручная |
|
Габаритные размеры станка |
|
|
длина, мм |
8400 |
|
ширина, мм |
1600 |
|
высота, мм |
1400 |
|
Масса, кг |
600 |
|
Характеристика рекомендуемых ленточных пил |
|
|
Длина ленточного полотна, мм |
3630 |
|
Ширина ленточного полотна, мм |
32 - 40 |
|
Шаг, мм |
22 |
|
Толщина, мм |
0.9-1.1 |
«Кедр-71» спроектирован для потребностей малого и среднего бизнеса. Прежде всего мы ориентировались на скорость работы оператора: для того, чтобы увеличить скорость работы оператора ленточной пилорамы, мы внедрили электрическую систему подъёма пильной каретки. Теперь оператор регулирует положение ленточной пилы, нажимая на кнопки (а не крутя руками вал через редуктор).
Уменьшается время, затраченное оператором на обработку бревна - увеличивается общая производительность! На этом станке уже можно делать до 15 кубометров пиломатериала за 8ми часовую смену. Электрическая ленточная пилорама « Кедр-71» снабжена электромотором мощностью 11кВт, способным распиливать любые сорта древесины без малейшей тени сомнения: ель, лиственница, сосна, тис (распространённые на Дальнем Востоке и средней полосе России) этот станок возьмёт без малейших проблем.
Лазерная линейка, которая также может быть добавлена к этой пилораме, увеличивает точность выставления пильной каретки, ускоряя производственный процесс и значительно увеличивая точность по разерам и повторяемость при процессе производства.
Станок предназначен для для 24х часовой всепогодной работы: защищённый мощный электропакет и конструкторский расчёт позволяют эксплуатировать данную пилораму в любой сезон при любой погоде и на улице, и в любых помещениях.
Транспортировочные размеры
| Станок | Без рельсового пути мм. длина/ширина/высота |
Стойки кабеля мм. длина/ширина/высота |
Рельсовый путь мм. длина/ширина/высота |
Количество мест |
Вес, кг |
|---|---|---|---|---|---|
| Кедр - 71 | 1020×1600×1500 -- 1шт | 2000×40×40 -- 2шт | 2800×1110×80 -- 3шт | 6 мест | 600 |
| Кедр - 70Б | 1020×1600×1500 -- 1шт | нет | 2800×1110×80 -- 3шт | 4 места | 590 |
| Кедр - 91 | 1020×1800×1700 -- 1шт | Внутри станка | 2800×1310×80 -- 3шт | 4 места | 650 |
| Кедр - 90Б | 1020×1800×1700 -- 1шт | нет | 2800×1310×80 -- 3шт | 4 места | 660 |
| Кедр - 111 | 1400×2200×1750 -- 1шт | Внутри станка | 2800×1320×120 -- 3шт | 4 места | 940 |
| Кедр ДП-1 | 1200×2180×1660 -- 1шт | Внутри станка | 3950×250×160 -- 4шт | 7 мест | 820 |
| 1750×250×160 -- 2шт | |||||
| Кедр ДП-2 | 1420×1220×1690 -- 1шт | 2000×40×40 -- 2шт | 2800×1110×80 -- 3шт 1400×1110×80 -- 1шт |
7 мест | 850 |
| Кедр КР-25 | 820×1450×750 -- 1шт | нет | 2800×810×100 -- 3шт | 4 места | 470 |
| Кедр КР-27 | 820×1450×750 -- 1шт | нет | 2800×810×100 -- 3шт | 4 места | 490 |
| Заточной + разводной | 610×410×530 -- 1шт | При отгрузке с пилорамой, упаковывается во внутрь пилорамы | 1 место | 35 | |
| Заточной | 610×410×530 -- 1шт | При отгрузке с пилорамой, упаковывается во внутрь пилорамы | 1 место | 25 | |
| Разводной | 160×320×410 -- 1шт | При отгрузке с пилорамой, упаковывается во внутрь пилорамы | 1 место | 10 | |
| Ленточное полотно 10шт | 680×660×55 -- 1шт | При отгрузке с пилорамой, упаковывается во внутрь пилорамы | 1 место | 11 | |
| Диск для ДП-1, ДП-2 | 680×660×30 -- 1шт | При отгрузке с пилорамой, упаковывается во внутрь пилорамы | 1 место | 6 | |
Для усиленного рельсового пути:
| Станок | Без рельсового пути мм. длина/ширина/высота |
Стойки кабеля мм. |
Усиленный рельсовый путь мм. длина/ширина/высота |
Количество мест |
Вес, кг |
|---|---|---|---|---|---|
| Кедр - 71 | 1020×1600×1500 -- 1шт | 2000×40×40 -- 2шт | 3950×1120×120 -- 2шт | 5 мест | 700 |
| Кедр - 70Б | 1020×1600×1500 -- 1шт | нет | 3950×1120×120 -- 2шт | 3 места | 690 |
| Кедр - 91 | 1020×1800×1700 -- 1шт | Внутри станка | 3950×1320×120 -- 2шт | 3 места | 750 |
| Кедр - 90Б | 1020×1800×1700 -- 1шт | нет | 3950×1320×120 -- 2шт | 3 места | 760 |
